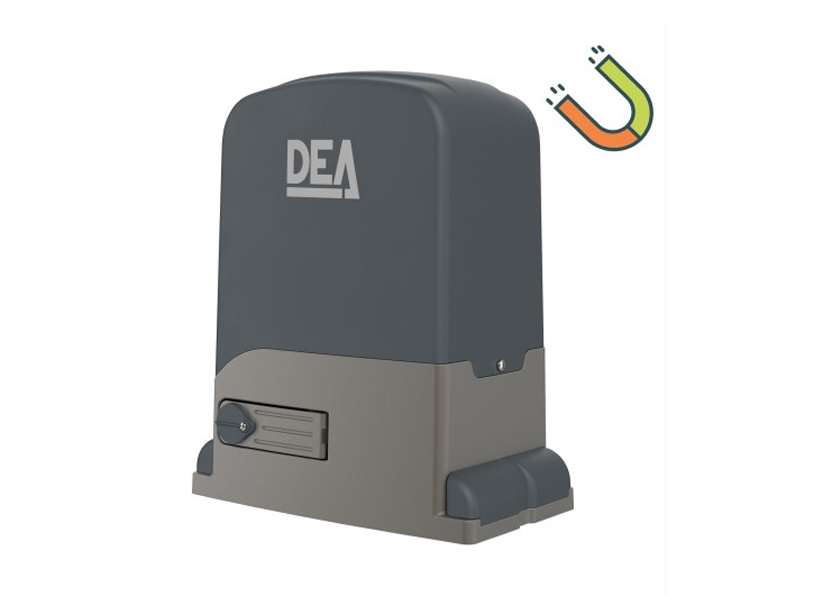

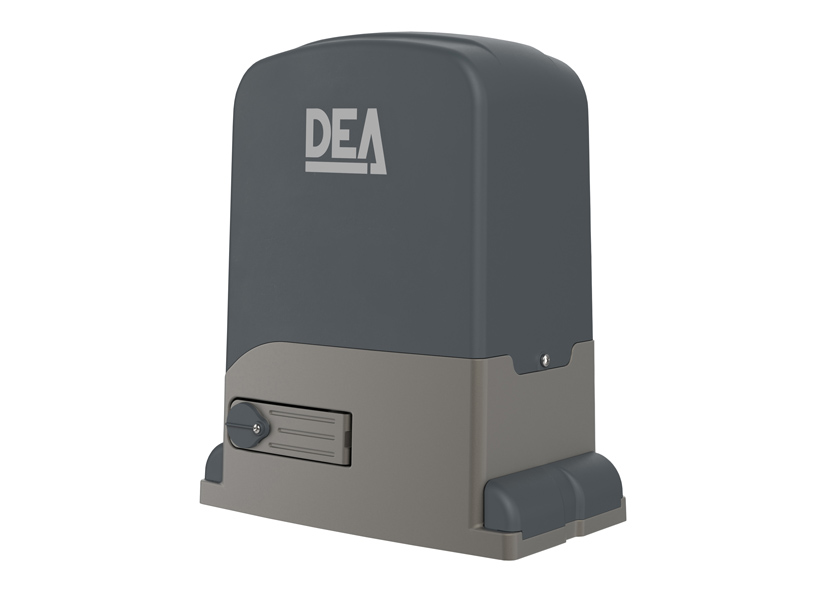

Электропривод для откатных ворот DEA REV 220/M

Электропривод для промышленных  и тяжёлых бытовых откатных ворот ворот массой до 1400 кг.

Интенсивность использования: до 22 циклов в час. Блок управления NET 230N со встроенным энкодером (датчик, определяющий положение ворот). С точной регулировкой усилия, скорости,  замедления при открытии и закрытии. Режим "калитка", система обнаружения препятствий. Более 90 настраиваемых параметров. В том числе автоматическое закрытие после пересечения фотоэлементов, управление открытием электрозащёлки калитки по отдельной кнопке пульта, управление освещением территории и многое другое. Данный продукт соответствует требованиям EN12453 и EN12445. Встроенная память на 100 пультов.

Мощный привод с высокой интенсивностью использования с низкотемпературной смазкой до -40 C. В редукторе применены только надёжные стальные шестерни.

Внимание: пульты ДУ и другие аксессуары не входят в данный комплект и при необходимости их можно заказать отдельно в нужном количестве.

Все этапы производства в Италии. 3 года гарантии без ограничений.

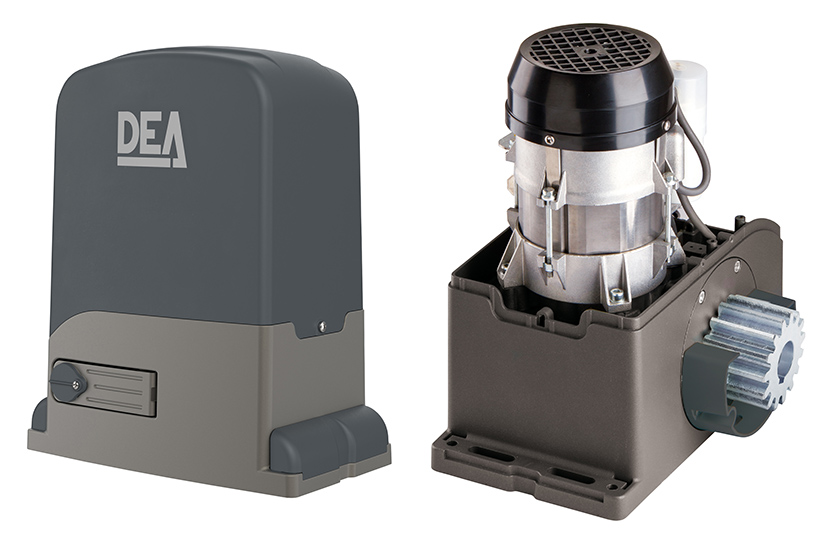

Мощный, стильный, сверхнадёжный, так в трёх словах можно охарактеризовать электропривод откатных ворот REV 220. В современной автоматике для откатных ворот серии REV отлично сочетаются стильный дизайн, высокое тяговое усилие, безотказная работа и всё это с высоким уровнем безопасности и лёгкостью управления. Все приводы REV комплектуются блоками управления NET, что делает их функционал беспрецедентным. У вас есть система контроля доступа которая управляет многими процессами в доме? Вы хотите настроить работу, так как вам нравится? C REV 220 в этом нет никаких сложностей.


Приводы данной серии являются промежуточным звеном между экстремально мощными приводами серии GULLIVER (для гигантских ворот) и LIVI (бытовые ворота для домашнего использования). REV применяют на стандартных промышленных воротах, проблемных воротах с конструктивными изъянами из-за которых ход ворот затруднён, а иногда и на больших бытовых воротах с шириной проезда более 6 метров, для хорошего запаса по мощности и рабочему ресурсу.

В комплект поставки входит непосредственно сам промышленный электропривод ворот REV 220.

• Регулировочная пластина, позволяющая выставить с ювелирной точностью положение привода относительно земли. Позволяет добиться точного позиционирования привода даже при установке на неровной поверхности с перепадами по уровню (см. инструкцию).
• Также в комплекте вы найдёте фундаментные болты для надёжного крепления электропривода к бетонной площадке, если бетон был залит до установки привода - вы можете использовать анкерные болты.
• Каждый REV 220 комплектуется парой металлических упоров, нажимающих на микровыключатели в крайних положениях движения ворот.
• В комплект также входит два ключа для системы разблокировки (перевода ворот в режим ручного передвижения). Ключи находятся под внешней крышкой электропривода. Они закреплены непосредственно на электродвигателе при помощи пластиковой стяжки.
• В каждой коробке с REV 220 прилагается инструкция по монтажу и эксплуатации, на нескольких языках, включая русский. Весь процесс установки и настройки платы управления подробно расписан. Если у вас возникнут какие-либо технические вопросы - звоните, поможем.

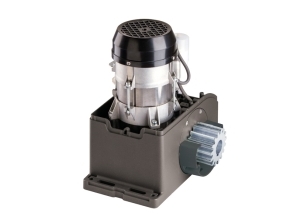

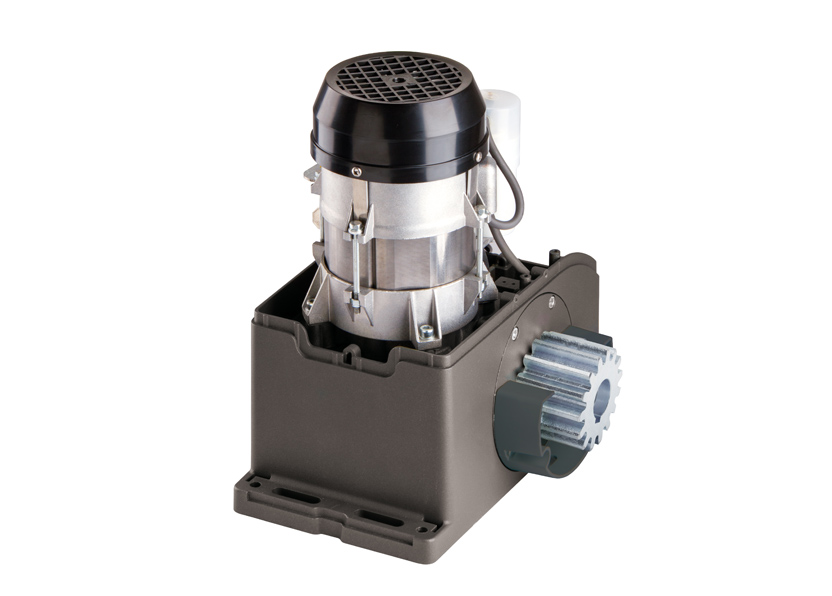

Центральный вал электропривода DEA System передаёт усилие на зубчатое колесо, которое зацепляясь с зубчатой рейкой приводит в движение полотно ворот. Как и все остальные шестерни - зубчатое колесо электропривода DEA сделано из стали. Износостойкость такого зубчатого колеса просто колоссальная, даже после 5-7 лет на нём вы не увидите заметной выработки от зубчатой рейки. Этот узел практически вечный. Да в изготовлении такая шестерня в несколько раз дороже, чем отлитая из силумина, ведь чтобы её изготовить нужно выполнить минимум 10 операций, вместо одной при литье, но производитель DEA System на первое место всегда ставит экстремальную надёжность. Выбирая электропривод для ворот настоятельно рекомендуем обратить внимание на этот элемент, ведь силуминовая шестерня изнашивается крайне быстро и требует замены. Проверить материал зубчатого колеса крайне просто - поднесите к нему магнит. Сталь магнитится, а силумин - нет. Большинство же наших "конкурентов" предлагает своим клиентам зубчатое колесо именно из сплава силумин, причём не самого высокого качества, по составу напоминающего стиральный порошок. Если такое зубчатое колесо протянет хотя бы два года, то это уже стоит считать большой жизненной удачей.



В комплекте с электроприводом REV 220 мы продаём зубчатую рейку толщиной 12! мм, почти все остальные компании продают 8 мм примерно по той же цене. Наша зубчатая рейка гарантирует вам надёжное перемещение ворот даже при максимальных нагрузках, при этом износ деталей в зацеплении минимален даже после длительной эксплуатации.

Блок (плата) управления




Плата управления электропривода REV 220  защищена от воздействия внешней среды двумя надёжными кожухами. Снаружи весь привод защищает кожух из прочного ABS пластика, под которым расположен короб платы управления, который не имеет отверстий сверху и сбоку. Для чего применено такое решение? Во-первых двойная защита блока управления защищает плату от конденсата, который из-за перепада температур может возникнуть под внешней крышкой. Во-вторых даже при отсутствии внешней крышки - блок управления надёжно закрыт от попадания капель воды. Если поливать из чайника короб платы управления со снятым внешним кожухом - на плату управления не попадёт ни капли.



Все подключаемые провода в REV220 заводятся в привод через резиновые уплотнительные кольца, это предотвращает попадание к блоку управления насекомых, которые при отсутствии такого простого, но очень важного элемента могут устроить большой фейерверк внутри блока управления.








Кроме максимальной надёжности и защищённности, блоки управления DEA максимально просто и удобно настраиваются. Монтажники, которые уже программировали плату управления на REV 220, повторно могут это делать практически с закрытыми глазами. Плата управления повёрнута во внешнюю сторону, для удобного программирования. Кроме того можно ослабить всего один винт и плату вместе с коробом можно взять в руки и удобно расположившись выполнить всего лишь два действия: прописать пульты и настроить ход ворот, чтобы плата управления запомнила требуемую ширину проезда. Эти процедуры настолько просты, что выполнить их без труда сможет даже второклассник. Нет необходимости стоять в неудобной позе просовывая голову между электроприводом и воротами. Не нужно устраивать возле ворот многочасовые "танцы с бубном", вся процедура программирования привода у непрофессионала займёт не более 5 минут.




Плата управления NET230N, установленная на приводе REV 220 проста в настройке и обладает самым широким функционалом среди известных производителей автоматики для ворот. Если при монтаже вы не хотите уделять своё внимание настройке множества параметров - вам достаточно выполнить лишь два обязательных действия: "привязать" пульты управления к плате управления и настроить ход ворот (электропривод запоминает ширину проезда и прилагаемое усилие на каждом участке движения), все остальные параметры по умолчанию запрограммированы на заводе. Действия по настройке платы управления выполняются при помощи всего трёх кнопок: "+", "-", "ОК" и LED дисплея. После программирования обязательных параметров - привод полностью готов к работе. Но если обратиться к инструкции и прочитать её более глубоко, можно настроить множество параметров, работа которых вызывает восторг даже у искушённых клиентов. Среди них есть как привычные: режим калитка, настройка усилия, замедления в крайних положениях ворот, так и множество параметров, которые не всегда встретишь даже у премиальных производителей. Среди таких параметров: автоматическое закрытие после освобождения проезда (фотоэлементов), управление освещением во дворе (по отдельной кнопке пульта или автоматически), открытие электрозамка калитки (с разнообразной логикой работы), светофорное регулирование, в том числе и со встречным разъездом, интеграция в любую систему управления доступом или "умный дом"., режим "тамбура", "безопасное движение", "облегчённая разблокировка" и множество других, все они описываются в инструкции по эксплуатации. Кроме того наши специалисты всегда готовы помочь консультацией по настройке автоматического привода ворот REV 220  даже под очень специфические задачи, с которыми автоматика других производителей не справляется.

Концевые выключатели
